Orteza kończyny dolnej OKD-14 DUAL

Orteza kończyny dolnej OKD-14 DUAL
4medic
Orteza kończyny dolnejOrteza kończyny dolnej
InnowacyjnyInnowacyjny
OddychającyOddychający
Polecany przez specjalistówPolecany przez specjalistów
Przyjazny dla skóryPrzyjazny dla skóry
Szeroki zakres regulacjiSzeroki zakres regulacji
Szyna z regulacją ruchomości 1RESzyna z regulacją ruchomości 1RE
Szyna z regulacją ruchomości 2RSzyna z regulacją ruchomości 2R
Wolny od lateksuWolny od lateksu
Wyrób medyczny kl. 1Wyrób medyczny kl. 1
Marka: . Kod NFZ: , , , . Kod UMDNS: .

ORTEZA KOLANOWO – BIODROWA Z REGULACJĄ RUCHOMOŚCI STAWÓW

Opis

Porażenia i niedowłady wiotkie

Wypadanie czynności neuronów obwodowych powoduje niedowłady i porażenia wiotkie oraz zaburzenia czucia głębokiego. Przyczyną tego mogą być zapalenia (poliomyelitis), urazy (ucisk lub złamanie kręgosłupa), toksyny (alkohol, cukrzyca) oraz choroby zwyrodnieniowe (atrophia spinalis).

Obniżenie napięcia mięśniowego (mięśnie wiotkie, nie stawiające żadnego oporu przy ruchu biernym) jest typowe dla niedowładu obwodowego, tzn. dla uszkodzenia nerwów obwodowych i mięśni. Choroby nerwów obwodowych i mięśni, oprócz wiotkiego niedowładu, cechują się również szybkim i dużym zanikiem mięśni (tzw. z odnerwienia).

Dla pacjentów mających problem ze stabilizacją kończyn dolnych i prawidłowym funkcjonowaniem mięśni powstała orteza kolanowo-biodrowa OKD-14.

Charakterystyka wyrobu

Orteza kolanowo – biodrowa OKD-14 z regulacją ruchomości stawów, składa się z miękkiego kosza biodrowego oraz aparatu modułowego kończyny dolnej. Została ona wykonana z surowca Active Distance.

Surowiec Active Distance to przestrzenna nieelastyczna miękka struktura o doskonałych właściwościach odciążających. Atutem tego surowca jest obustronna szczepność, pozwalająca na regulację obwodową wyrobu.

Z surowca tego wykonano miękki kosz biodrowy, wyposażony w mechanizm regulacji obwodowej, przez co wyrób stał się zdecydowanie bardziej uniwersalny. Kosz biodrowy został wyposażony w pasy obwodowe, miękką pelotę boczną oraz szynę biodrową z regulacją długości. Dodatkowo szyna biodrowa została wyposażona w zegar, pozwalający na regulację kąta zgięcia i wyprostu stawu co 15 stopni. Szyna 1RE – to jednoosiowa szyna ortopedyczna, której cechą charakterystyczną, oprócz szerokiego zakresu regulacji kąta zgięcia i wyprostu co 15 stopni jest to, iż istnieje też regulacja przeprostu zabezpieczonego stawu w zakresie: -15 i -30 stopni. Szyny te cechują się doskonałą stabilizacją boczną zabezpieczonego stawu oraz bardzo niską wagą. Zegar ortopedyczny zastosowany w tych szynach skonstruowany jest w taki sposób, iż zmiana kąta zgięcia i wyprostu odbywa się bez użycia jakichkolwiek narzędzi, a dodatkowy system zabezpieczający uniemożliwia zmianę kąta przez osoby nieupoważnione. Wykonane są one z wysokiej jakości stopu aluminium oraz tworzywa sztucznego z dodatkiem włókien węglowych, co powoduje że są one lekkie, obojętne na działanie potu pacjenta i zawartej w nim soli, a zarazem odpowiednio sztywne, gwarantujące poprawne działanie wyrobu. Konstrukcja i wygląd szyn 1RE zostały przez nas opatentowane w Unii Europejskiej.

Drugim materiałem użytym do skonstruowania ortezy OKD-14 jest surowiec ACTIVEdistance II, z którego został wykonany aparat modułowy kończyny dolnej. Atutem tego materiału jest to, że z jednej strony posiada funkcję samoszczepną, a z drugiej zaś miękką bawełnianą wyściółkę, obojętną dla ludzkiej skóry.

Aparat modułowy kończyny dolnej został wykonany z miękkiego rękawa uda i podudzia, plastikowych pelot oraz boczych szyn ortopedycznych. Wewnętrzna wyściółka rękawów została wykonana ze 100% bawełny wykończonej w technologii Oeco-Tex Standard 100.

Oeco-Tex Standard 100

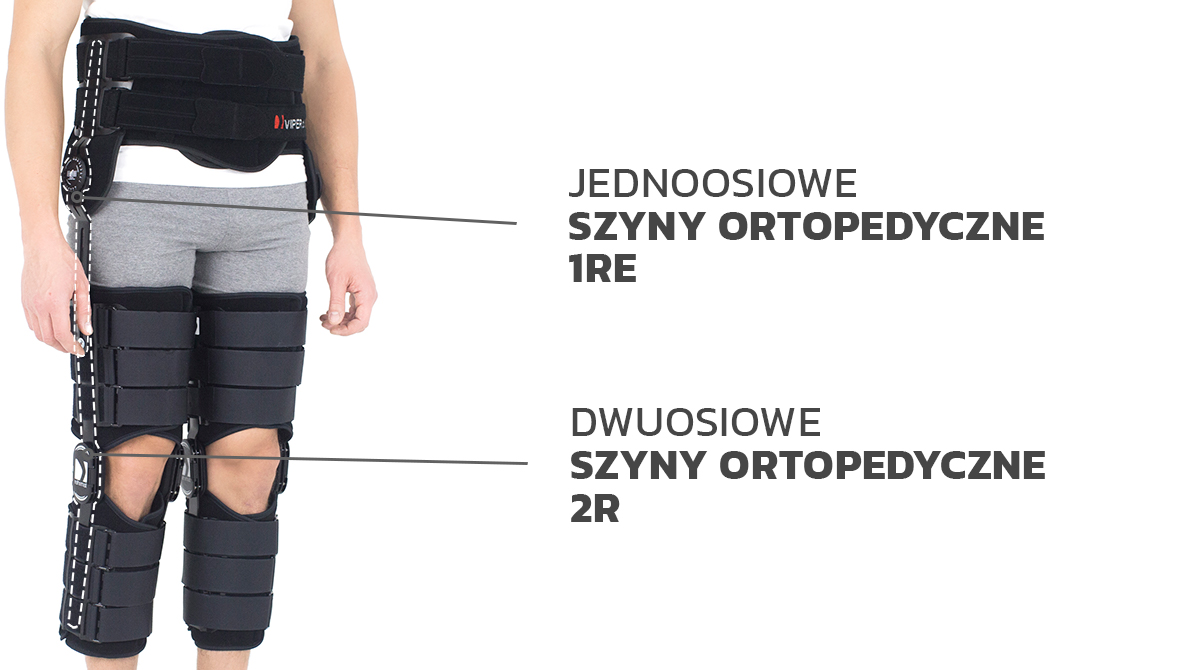

Aparat modułowy wyposażono w sześć pasów obwodowych, a szyny ortopedyczne w zegary 2R lub 1RE. Zegar policentryczny 2R posiada regulację ruchomości stawu w zakresie co 20 stopni, natomiast 1RE co 15. Każdy z tych zegarów może zostać zablokowany na żądanym przez lekarza lub terapeutę kącie zgięcia. Każdy z nich posiada również funkcję blokady danego ustawienia przed nieuprawnionym lub przypadkowym jej przestawieniem.
Surowce z których wykonano wyrób są surowcami miękkimi, natomiast nieelastycznymi, przez co idealnie nadają się do konstrukcji wyrobów w których funkcja kontroli zgięcia stawów i funkcja pełnej blokady przy pionizacji jest bardzo istotna. Materiały ze względu na swoją sztywność nie naciągają się, przez co pacjent czuje się w wyrobie bardzo pewnie, wyroby z tych materiałów z powodzeniem zastępują łuski z tworzywa sztucznego do pionizacji, nie powodują natomiast odleżyn, otarć i uszkodzeń naskórka. Zastosowanie dzianiny frotte wewnątrz dodatkowo poprawia komfort ich użytkowania.

Orteza OKD-14 charakteryzuje się doskonałym podtrzymaniem i odciążeniem stawu kolanowego i biodrowego oraz zapewnia ich kontrolę pooperacyjną. Orteza zapewnia prawidłowe ustawienie biodra podczas pionizacji i nauki chodzenia oraz kontrolę zgięcia stawu kolanowego, zapobiega i ułatwia leczenie przykurczów. Pozwala na kontrolowanie zakresu ruchów zgięcia i wyprostu w stawach. Stabilizuje i odciąża staw biodrowy i kolanowy, umożliwia stopniowe kontrolowanie zwiększanie zakresu ruchów w tych stawach, łatwo dopasowuje się do ciała nawet u osób z dysproporcją obwodów uda i podudzia lub przy znacznym pogrubieniu obrysów stawu kolanowego. Standardowo orteza występuje jako zaopatrzenie jednostronne, jednakże na zamówienie pacjenta, możemy wykonać ją, jako zaopatrzenie obustronne. Wskazania i zasady jej stosowania określa lekarz prowadzący.

W przypadku zaopatrzenia obustronnego ortezę można stosować w przypadkach:

  • paraparezy wiotkiej,
  • przpuklin oponowo-rdzeniowych,
  • rdzeniowych zaników mieśni,
  • dystrofii mięśniowych, z zachowaną funkcją kończyn górnych możliwą do wykorzystania w celach podpórczych.

W przypadkach zaopatrzenia jednostronnego ortezę można stosować w przypadkach:

  • ciężkiej niestabilności lub zmianach zwyrodnieniowych stawu kolanowego,
  • niedowładów kończyn dolnych – w okresie pionizacji i nauki chodzenia pacjentów leczonych z przyczyn neurologicznych i ortopedycznych
,
  • konieczności unieruchomienia i w rehabilitacji pacjentów, po rozległych zabiegach na stawie kolanowym z przyczyn urazowych (złamania śródstawowe, rekonstrukcje więzadeł krzyżowych) i chorobowych (częściowe lub całkowite alloplastyki),
  • zapobieganiu i leczeniu przykurczów stawu biodrowego i kolanowego, spowodowanych niedowładem lub zmianami zwyrodnieniowymi,
  • konieczności prawidłowego ustawienia biodra podczas pionizacji i nauki chodzenia.

Rozmiary


TABELA 1

Rozmiar Obwód w pasie Sposób dokonywania pomiaru
Uniwersalny min 75 cm – max 125 cm

TABELA 2

Rozmiar (A) Obwód uda 15 cm powyżej środka rzepki (B) Obwód łydki 15 cm poniżej środka rzepki (C) Odległość od szpary kolanowej do krętarza Sposób dokonywania pomiaru
S min 40 cm – max 75 cm min 30 cm – max 55 cm 27 cm – 37 cm
M 33 cm – 43 cm
L 36 cm – 46 cm

Maksymalna waga użytkownika do 75kg.



Galeria

Kliknij na zdjęcie aby powiększyć

OKD-14OKD-14OKD-14OKD-14OKD-14OKD-14

Technologia

SUROWCE

ActiveDistance II™

ActiveDistance II™ to aktywny trójwarstwowy surowiec, który składa się z bardzo mocnej nierozciągliwej okładziny poliamidowej, posiadającej charakterystykę samoszczepną, z pianki komfortowej oraz bawełnianej dzianiny frotte. Ostatnia warstwa surowca ActiveDistance II™ odpowiada za utrzymanie właściwego klimatu przy skórze oraz skuteczne odprowadzanie potu. Warstwa ta jest przyjazna dla skóry pacjenta oraz posiada atest Oeko-Tex Standard 100. Funkcja samoszczepna surowca ActiveDistance II zdecydowanie ułatwia użytkowanie wyrobów z niego wykonanych.

ActiveDistance™

ActiveDistance™ to trójwarstwowy aktywny surowiec, który składa się z pianki komfortowej oraz dwóch bardzo mocnych nierozciągliwych okładzin poliamidowych. Specyfika surowca ActiveDistance™ polega na tym, że nie jest on elastyczny przez co polepsza stabilizację zabezpieczonej części ciała. Dzięki zastosowaniu w surowcu pianki komfortowej, jest on bardzo miękki, co poprawia komfort użytkowania wyrobów z niego wykonanych. Dodatkowym atutem surowca ActiveDistance™ jest fakt, że posiada on obustronną funkcję samoszczepną, co zdecydowanie ułatwia jego użytkowanie.

USZTYWNIENIA

Szyna 1RE

Szyny ( 1RE ) to jednoosiowe szyny ortopedyczne, które głównie stosuje się w aparatach stawu kolanowego, aparatach kończyny górnej oraz ortezach stawu biodrowego. Cechą charakterystyczną tych szyn oprócz szerokiego zakresu regulacji kąta zgięcia co 15 stopni jest to, iż istnieje też regulacja przeprostu zabezpieczonego stawu w zakresie: -15 i -30 stopni. Szyny cechują się doskonałą stabilizacją boczną zabezpieczonego stawu oraz bardzo niską wagą. Zegar zastosowany w tych szynach ortopedycznych skonstruowany jest w taki sposób, iż zmiana kąta zgięcia i wyprostu odbywa się bez użycia jakichkolwiek narzędzi, a dodatkowy system zabezpieczający uniemożliwia zmianę kąta przez osoby nieupoważnione. Wykonane są z wysokiej jakości stopu aluminium oraz tworzywa sztucznego z dodatkiem włókien węglowych, co powoduje że są one lekkie, obojętne na działanie potu pacjenta i zawartej w nim soli, a zarazem odpowiednio sztywne, gwarantujące poprawne działanie wyrobu. Konstrukcja i wygląd szyny została przez nas opatentowana w Unii Europejskiej. Od spodniej strony zegara zamontowano owalny element do którego doklejono gripper niezbędny do przymocowania do zegara miękkich poduszek bocznych 3D. Szyny te, przy użyciu klucza ortopedycznego będącego w ofercie Reh4Mat, mogą być w niektórych przypadkach indywidualnie dopasowane do kształtu kończyny pacjenta, poprzez ich lekkie dogięcie.

Szyna 2R

Szyny 2R – to dwuosiowe szyny policentryczne, wyposażone w mechanizm zębatkowy, których ruch zgięcia i wyprostu w sposób optymalny zbliżony jest to anatomicznego ruchu stawu kolanowego. Szyny tego typu przede wszystkim stosuje się we wszystkich ortezach stawu kolanowego w przypadkach gdzie oprócz regulacji kąta zgięcia niezbędna jest duża stabilizacja boczna stawu. Wykonane są z wysokiej jakości stopu aluminium pokrytego na gorąco trwałą powłoką proszkową, co powoduje że są one obojętne na działanie potu pacjenta i zawartej w nim soli. Regulacja kąta zgięcia i wyprostu realizowana jest za pomocą specjalnych nitów co 20 stopni, przy czym bardzo istotnym jest fakt, by zawsze pamiętać o zablokowaniu żądanych kątów na obu osiach zegara. Szyny wyposażone są w specjalne owalne dekielki wykonane z tworzywa sztucznego, które zapobiegają wypadaniu nitów z gniazd kątowych oraz zabezpieczają przed niepożądanym regulowaniem zegara przez osoby nieupoważnione. Standardowo szyny występują w długościach 290, 380, 390, 470 i 530 mm, wyroby z szynami dłuższymi posiadają dodatkową funkcję stabilizacji bocznej stawu kolanowego. Szyny te, przy użyciu klucza ortopedycznego będącego w ofercie Reh4Mat, mogą być w niektórych przypadkach indywidualnie dopasowane do kształtu kończyny pacjenta, poprzez ich lekkie dogięcie.

Szyny 2RMechanizm zębatkowy Szyny 2R

Do pobrania

Kod katalogowy OKD-14 DUAL
Nazwa handlowa ORTEZA KOŃCZYNY DOLNEJ
Model ORTEZA KOŃCZYNY DOLNEJ OKD-14

CEMDWyrób Medyczny klasy I zgodny z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2017/745 z dnia 5 kwietnia 2017r. w sprawie wyrobów medycznych.
